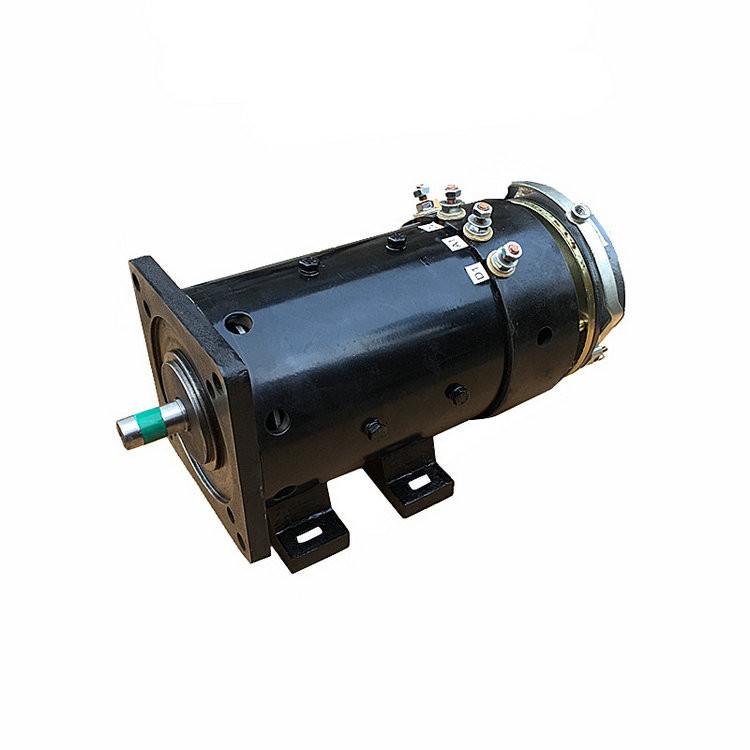

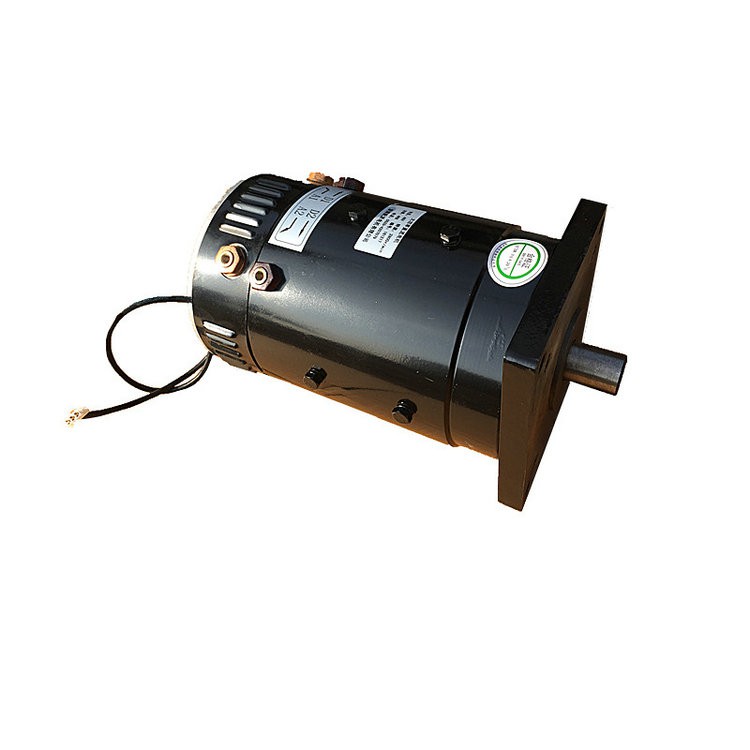

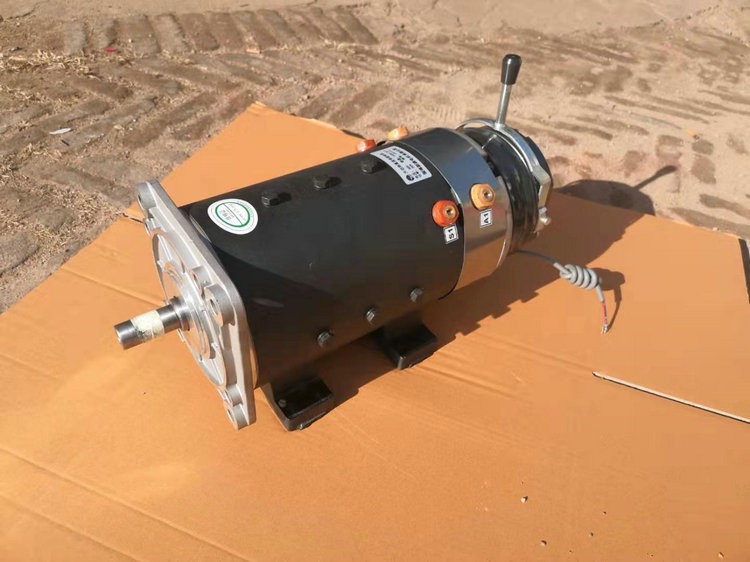

直流大功率串勵電機
　　一、原理結構
　　工作原理同直流電機，左手定則和右手定則就能完全解釋它的原理。電機主要由定子轉子及支架三部分組成的， 定子由凸極鐵心和勵磁繞組組成，轉子由隱極鐵心、電樞繞組、換向器及轉軸等組成。勵磁繞組與電樞繞組之間通過電刷和換向器形成串聯回路。
　　二、定子接線
　　定子繞組與電樞繞組是串聯的，定子電流就是電樞電流，定子產生磁通φ與電樞電流幾乎同相位。若電機在運行過程中負載增大時，電流和磁通也增加，但轉速下降，維持輸出功率不變。P2=Mxn/9.55(W)，其中M為轉矩(N.m)，n為轉速。
　　三、如何才能反轉
　　把碳刷的兩根線，互相調一下，有的串激電機的轉子在繞制過程中就決定了其轉向，如果改變碳刷接線的方法不好使，這種轉子是無法改變其轉向的。

　　就是定子繞組和轉子繞組串聯的。直流電機按照勵磁種類可以分為：串勵，并勵，復勵和他勵。串勵只是直流電機其中的一種勵磁原理。這種電機主要用在電動工具中屬于交直流兩用電機或直流電機中。
　　串勵直流電動機的勵磁繞組與轉子繞組之間通過電刷和換向器相串聯，勵磁電流與電樞電流成正比，定子的磁通量隨著勵磁電流的增大而增大，轉矩近似與電樞電流的平方成正比，轉速隨轉矩或電流的增加而迅速下降。
　　其起動轉矩可達額定轉矩的5倍以上，短時間過載轉矩可達額定轉矩的4倍以上，轉速變化率較大，空載轉速甚高。可通過用外用電阻器與串勵繞組串聯、或?qū)⒋畡罾@組并聯換接來實現調速。

　　四、結構
　　電機主要由定子轉子及支架三部分組成的定子由凸極鐵心和勵磁繞組組成，轉子由隱極鐵心、電樞繞組、換向器及轉軸等組成。勵磁繞組與電樞繞組之間通過電刷和換向器形成串聯回路。
　　五、用途
　　串激電機因轉速可調范圍廣，啟動扭矩大的特點被廣泛的應用于電動工具，廚房用品，地板護理產品領域。實際上采用降壓啟動的主要目的，就是避免影響其它設備的正常工作。如果沒有其它設備，只有變壓器與電動機，那么電動機的功率可以接近變壓器的容量， 考慮到功率因數、效率等因素，一般電動機功率為變壓器容量的80% ，都可以直接啟動，或者變壓器與電動機同時啟動?，F(xiàn)實中大多數的大電機啟動時，壓器或多或少還有其它負荷，那么其它負荷的多少也是要考慮的因素之一。
